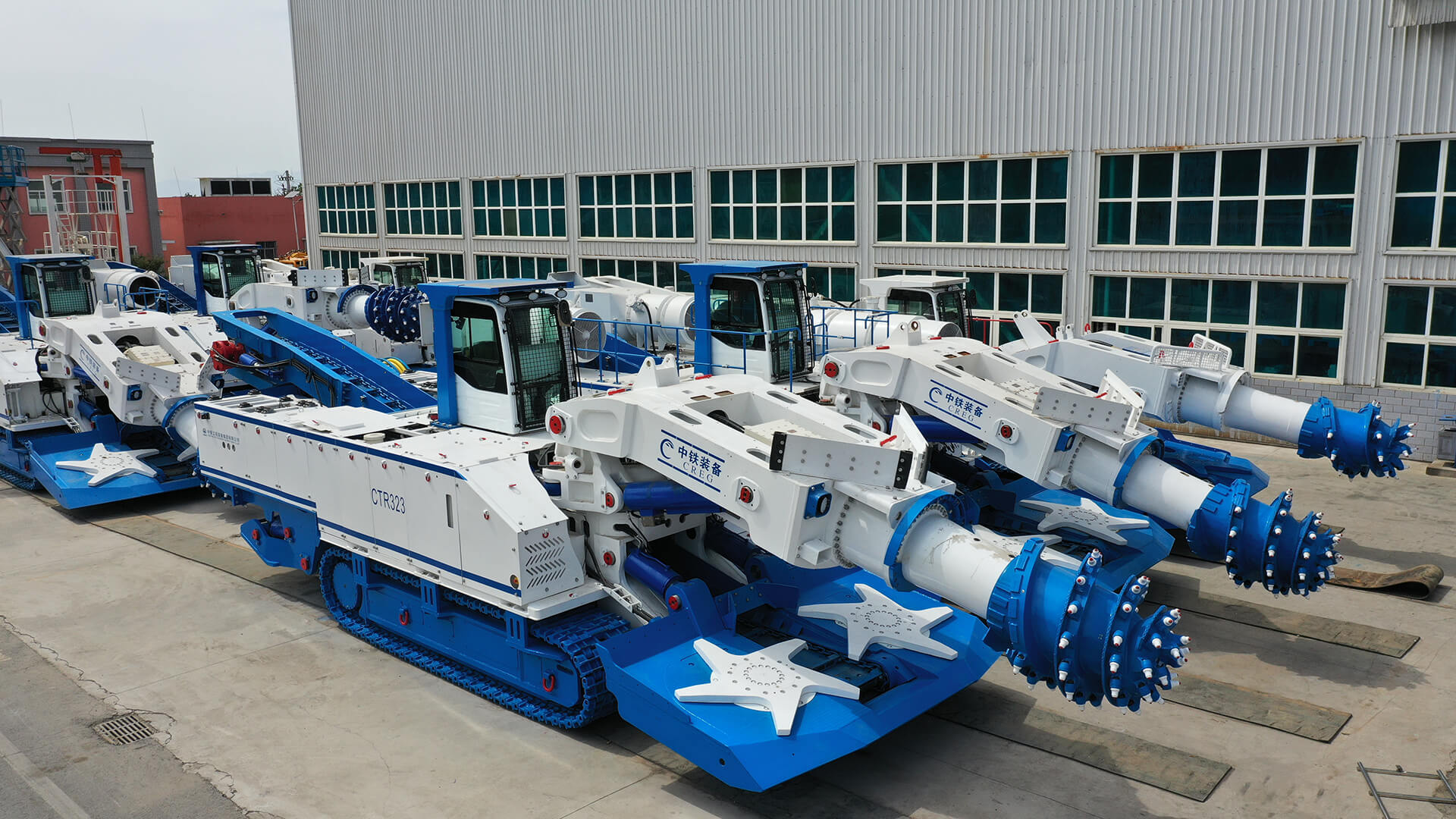

CTR系列悬臂掘进机

CTR系列悬臂掘进机是有中铁装备集团自主研发的一种综合掘进设备,集切割、行走、装运、喷雾灭尘于一体的非爆开挖掘进设备。
您当前的位置:首页 产品中心 隧道专用设备 CTR系列悬臂掘进机

CTR系列悬臂掘进机

隧道专用设备

设备型号
暂无
重量
暂无
其他
暂无

适用范围

CTR系列悬臂掘进机

主要特点

CTR系列悬臂掘进机

适用范围: 广泛应用于公路铁路隧洞、水利工程、国防工程、城市地铁、市政管线、跨海隧道等。





产品特点

悬臂掘进机工作过程:主机把岩石切割破落下来,转运机构把破碎的岩渣转运至机器尾部卸下,由后配套转载机、运输机运走。悬臂式掘进机的切割臂可以上下、左右自由摆动,能切割任意形状的巷道断面,切割出的表面精确、平整,便于支护。履带式行走机构使机器调动灵活,便于转弯、爬坡,对复杂地质条件适应性强。

目前主推产品为CTR260T(水利型)、CTR300R(软岩型)、CTR300A(硬岩型)、CTR300D(地铁型)、CTR323(硬岩型)、CTR450(高原型)等系列产品,最大开挖高度为6.5m和7.5m,适用于Ⅳ~Ⅴ级围岩台阶法或环形开挖预留核心土施工非爆开挖,扰动小,超欠挖易控制,可同步开展其他工序。作业效率20-100m3 /h,围岩强度一般<120MPa。

与矿用悬臂掘进机相比,中铁工程装备集团有限公司研发的隧道掘进机有如下特点:



一是整机稳定性好,截割功率大,定位截割范围大,更适合大断面隧道掘进施工;

二是优化加强的截割系统,截割效率高,截齿消耗低,同时满足复杂多变地层要求;

三是配备高效大风量的机载除尘系统,更适合隧道工况下作业环境的改善;

四是选用加长第一运输机或二运转载皮带机,提高出碴效率;

五是配备拱架安装装置,辅助隧道衬砌,减小工人劳动强度。

三大优势:

一是开挖断面形状易于控制,超欠挖量小:对围岩扰动量小,对围岩破坏小,可节约锚杆等材料用量,可节约混凝土用量

二是安全、少人化:减少施工人员数量,降低人工成本,防止重大人员事故

三是特殊工况适用性好:特别对特殊区域(如城市楼体、文物建筑等)下隧道施工安全性高,适用性好

适用地质

软岩,异性形状断面、地质条件相对较好

详细参数


CTR323

CTR260

CTR300R

CTR300D

整机重量(含除尘和二运)

132.5t

125t

103t

98t

外形尺寸

长(不含二运/含二运)

16.2/23.5m

15.6/23.4m

17.2m

11m


4.0m

3.6m

3.8m

3.6m


4.3m

3.7m

3.83m

3.75m

总装机功率

633kW

530kW

505kW

465kW

可最大截割岩石单轴抗压强度

70Mpa

70Mpa

50Mpa

80Mpa

定位截割范围

8m

7m

7.4m

7.4m


7.5m

6.5m

6.75m

6.7m

履带外宽

3.6m

3.05m

3.48m

3.1

接地比压

0.18Mpa

0.18Mpa

0.15MPa

0.18Mpa

爬坡能力

±16°

±16°

±16°

±16°

供电电压

AC1140V

AC1140V

AC1140V

AC1140V

冷却水需求总量

0-150L/min

0-150L/min

0-90L/min

0-90L/min

需要配置变压器容量

1000KVA

800KVA

800KVA

630KVA


备注:本产品随技术进步不断改进,以上所列参数和结构特性与实物差异之处以实物为准。
